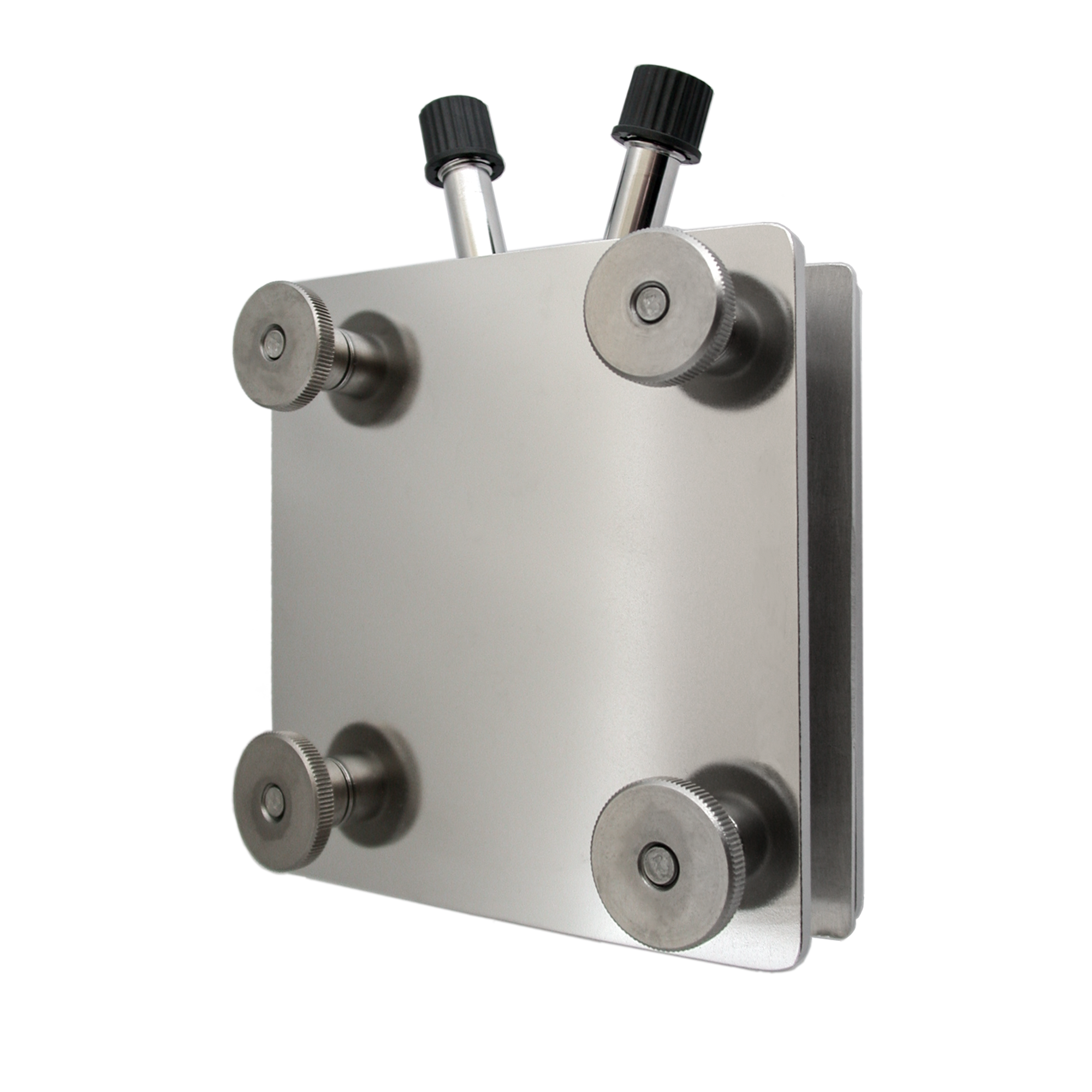

Edelstahl-Migrationszelle Sieg-Mi-Flex

Migrationszellen aus Edelstahl werden am häufigsten verwendet.

  • temperaturbeständig -15 °C bis 180 °C
  • druckdicht bis 9 bar

kann mit 1 oder 2 Verpackungsmuster bestückt werden:

  • bestückt mit 1 Verpackungsmuster - liegende Lagerung
  • bestückt mit 2 Verpackungsmuster oben/unten - senkrechte Lagerung

geeignet für die folgenden Simulanzien:

(A) Ethanol 10 % Vol.
(B) Essigsäure 20 % Gew.
(C) Ethanol 20 % Vol.
(D1) Ethanol 50 % Vol.
(D2) pflanzliches Öl mit bestimmter Fettsäurenverteilung aus VO EU 10/2011 PIM

Ersatzsimulanzien
Ebenfalls können nach EN1186 und der Richtlinie 97/48/EG Ersatzsimulanzien eingesetzt werden, die die Werkstoffe Edelstahl (V4A 1.4571), PTFE und FEP nicht chemisch angreifen - z.B. Isooctan und Ethanol 95 % Vol.

Die Migrationszelle Sieg-Mi-Flex setzt sich aus dem Edelstahl-Fixierplatten Set und dem für die jeweilige Anwendung passenden Mittelring zusammen.

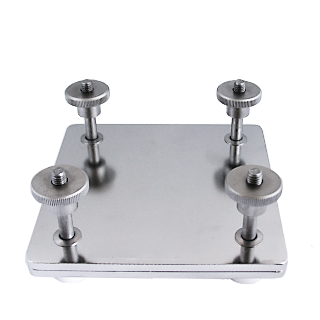

Edelstahl-Fixierplatten

Set 8LZ250-0239899

  • 2 Stk. Edelstahl-Platten (VA 1.4571) mit Bohrungen, Innenseite poliert, 140 x 140 mm
  • 4 Stk. Gewindestiftschrauben M8, Edelstahl (VA 1.4571), 66.5 mm lang
  • 4 Stk. Rändelmuttern M8, Edelstahl
  • 4 Stk. PTFE Gewindefüsse, weiss M8
  • 4 Stk. Unterlagsscheiben Sieg-Mi-Flex, Edelstahl

Edelstahl-Mittelringe

1 Stk. Edelstahl-Mittelring (VA 1.4571), Ein- und Ausgiesstutzen mit GL14 Gewinde
2 Stk. O-Ring aus FEP/Silikon für Mittelring-Nut oben/unten
2 Stk. Verschlusskappen mit Silikon/PTFE Dichtung für Ein- und Ausgiesstutzen
1 Stk. Positionierungshilfe, Edelstahl (V2A 1.40301), 2 mm dick

Mittelring 8LZ250-0235693
Nennweite: DN120
Fläche 1 Prüfstück: ca. 1.0 dm2
Fläche 2 Prüfstücke: ca. 2.0 dm2
Füllvolumen Mittelring: 200 ml

Mittelring 8LZ250-0342940
Nennweite: DN110
Fläche 1 Prüfstück: ca. 0.95 dm2
Fläche 2 Prüfstücke: ca. 1.9 dm2
Füllvolumen Mittelring: 190 ml

Mittelring 8LZ250-0218665
Nennweite: DN100
Fläche 1 Prüfstück: ca. 0.75 dm2
Fläche 2 Prüfstücke: ca. 1.5 dm2
Füllvolumen Mittelring: 150 ml

Mittelring 8LZ250-0342926
Nennweite: DN90
Fläche 1 Prüfstück: ca. 0.6 dm2
Fläche 2 Prüfstücke: ca. 1.2 dm2
Füllvolumen Mittelring: 120 ml

Mittelring 8LZ250-0218672
Nennweite: DN80
Fläche 1 Prüfstück: ca. 0.65 dm2
Fläche 2 Prüfstücke: ca. 1.0 dm2
Füllvolumen Mittelring: 100 ml

Mittelring 8LZ250-0218689
Nennweite: DN70
Fläche 1 Prüfstück: ca. 0.35 dm2
Fläche 2 Prüfstücke: ca. 0.7 dm2
Füllvolumen Mittelring: 70 ml

Mittelring 8LZ250-018696
Nennweite: DN60
Fläche 1 Prüfstück: ca. 0.25 dm2
Fläche 2 Prüfstücke: ca. 0.5 dm2
Füllvolumen Mittelring: 50 ml

Mittelring 8LZ250-18702
Nennweite: DN30
Fläche 1 Prüfstück: ca. 0.5 dm2
Fläche 2 Prüfstücke: ca. 0.1 dm2
Füllvolumen Mittelring: 10 ml
